Zašto je nosivost konzolnog regala važna
Odabir konzolnog regala samo na temelju dimenzija ili cijene može dovesti do ozbiljnih sigurnosnih rizika. Premali stalak može doživjeti prekomjerno savijanje, oštećenje strukture ili čak kolaps pod velikim opterećenjem.
S druge strane, prekomjerno projektiranje sustava za pohranu može nepotrebno povećati troškove projekta.
Razumijevanje nosivosti pomaže upraviteljima skladišta da uravnoteže sigurnost, učinkovitost i investicijske troškove dok istovremeno osigurava dugoročne-izvedbe skladištenja.
Postoji li standardno ograničenje težine za konzolne regale?
Ne. Sustavi konzolnih regala vrlo su prilagodljivi, a njihov kapacitet opterećenja varira ovisno o zahtjevima dizajna.
Lagani-sustavi koji se koriste za maloprodaju ili mala skladišta mogu izdržati samo nekoliko stotina kilograma po kraku, dok te-industrijski sustavi mogu izdržati nekoliko tona.
Tipični rasponi opterećenja uključuju:
| Vrsta stalka | Kapacitet ruke | Kapacitet kolone |
|---|---|---|
| Lagana dužnost | 100–500 kg po ruci | 1.000–3.000 kg po stupcu |
| Srednja dužnost | 500–1.500 kg po kraku | 3.000–8.000 kg po stupcu |
| Heavy Duty | 1500–3,000+ kg po kraku | 8.000–20,000+ kg po stupcu |
Stvarne vrijednosti opterećenja uvijek treba potvrditi proizvođač stalka na temelju vaše specifične primjene.
Što određuje nosivost konzolnog regala?
Nekoliko čimbenika utječe na to koliko težine konzolni stalak može sigurno podnijeti.
1. Duljina ruke
Duži krakovi stvaraju veće sile savijanja. Kako se duljina ruke povećava, maksimalni kapacitet opterećenja obično se smanjuje.
Na primjer, krak od 600 mm može podnijeti znatno veću težinu od kraka od 1500 mm izrađen od istog materijala.
2. Visina stupca
Viši stupovi doživljavaju veće strukturno opterećenje i mogu smanjiti ukupnu stabilnost stalka ako nisu ispravno projektirani.
Odnos između visine stupa i razmaka krakova igra ključnu ulogu u određivanju nosivosti.
3. Težina i gustoća materijala
Čelične cijevi, konstrukcijske grede i drvena građa stvaraju različite karakteristike opterećenja.
Razumijevanje težine po metru ili po svežnju bitno je za pravilan dizajn regala.
4. Raspodjela opterećenja
Ravnomjerno raspoređena opterećenja manje opterećuju komponente regala nego koncentrirana opterećenja.
Neravnomjerno opterećenje može smanjiti kapacitet i povećati rizik od oštećenja police.
5. Jednostrana-nasuprot dvostranoj-konfiguraciji
Dvo-strani konzolni regaliopćenito nude bolju stabilnost jer su tereti uravnoteženi na obje strane stupa.
Jednostrani-sustavi zahtijevaju jače baze ili dodatno sidrenje kako bi se kompenziralo neravnomjerno opterećenje.
6. Unutarnja naspram vanjske instalacije
Vanjski regali mogu zahtijevati dodatni inženjering kako bi se uzela u obzir opterećenja vjetrom, opterećenja snijegom i uvjeti okoline.

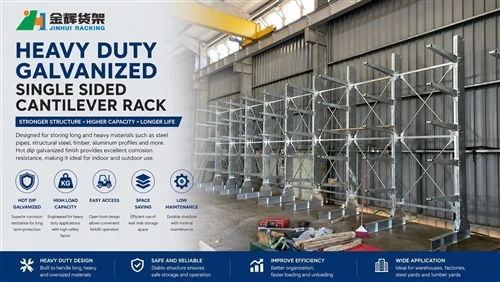

Ovo je posebno važno zavanjski pocinčani sustavi konzolnih regala.
Razumijevanje kapaciteta ruke u odnosu na kapacitet stupa
Jedna od najčešćih pogrešaka koju kupci rade jest fokusiranje samo na kapacitet ruke.
Konzolni regali imaju dva odvojena stupnja nosivosti:
- Kapacitet ruke:Maksimalna težina koju svaka pojedinačna ruka može podnijeti.
- Kapacitet kolone:Maksimalna ukupna težina koju nosi cijeli stup.
Na primjer, stalak s četiri kraka nominalne težine od 1.000 kg svaki ne osigurava automatski ukupni kapacitet stupa od 4.000 kg.
Sam stupac može imati manji ukupni kapacitet.
Obje vrijednosti moraju se uzeti u obzir tijekom projektiranja sustava.
Uobičajene aplikacije za teške uvjete rada i zahtjevi za kapacitetom
| Vrsta materijala | Tipični zahtjev za opterećenje |
|---|---|
| Čelične cijevi | 1.000–3.000 kg po kraku |
| Konstrukcijski čelik | 1.500–4.000 kg po kraku |
| Aluminijski profili | 300–1.000 kg po kraku |
| Paketi drva | 500–2.000 kg po kraku |
| PVC cijevi | 200–800 kg po kraku |
Ove brojke su općenite procjene i ne bi trebale zamijeniti inženjerske izračune.
Kako proizvođači izračunavaju kapacitet konzolnog regala
Profesionalni proizvođači regala uzimaju u obzir više inženjerskih čimbenika pri projektiranju sustava.
- Dimenzije tereta
- Maksimalna težina tereta
- Središnja udaljenost tereta
- Duljina ruke
- Visina stupca
- Razmak stalka
- Specifikacije viličara
- Seizmički zahtjevi
- Izloženost vjetru
- Podni uvjeti
Napredni proračuni konstrukcije osiguravaju da je svaki sustav regala u skladu s relevantnim sigurnosnim standardima.
Uobičajeni uzroci preopterećenja konzolnog regala
Čak i ispravno dizajnirani sustavi mogu zakazati ako se koriste na pogrešan način.
Uobičajeni uzroci preopterećenja uključuju:
- Prekoračenje ograničenja opterećenja ruke
- Neravnomjerna raspodjela opterećenja
- Korištenje dužih materijala od navedenih
- Uklanjanje oznaka tereta
- Nepravilan rad viličara
- Neovlaštene izmjene stalka
Redoviti pregledi i obuka zaposlenika pomažu minimizirati te rizike.
Kako sigurno povećati kapacitet pohrane
Ako se vaši zahtjevi za skladištenjem s vremenom povećavaju, izbjegavajte jednostavno povećanje težine na postojeće police.
Umjesto toga, razmislite o sljedećem:
- Instaliranje dodatnih stupaca
- Smanjenje razmaka ruku
- Nadogradnja na teške-sustave
- Povećanje visine stalka
- Dodavanje dvostranih-konfiguracija
Konzultacija s iskusnim proizvođačem regala najsigurniji je način za povećanje skladišnog kapaciteta.
Informacije koje trebate dati prije nego što zatražite ponudu
Kako bi osigurali točne izračune opterećenja, dobavljači obično zahtijevaju sljedeće informacije:
- Vrsta materijala
- Maksimalna težina svežnja
- Duljina materijala
- Zahtjevi za visinu skladišta
- Unutarnja ili vanjska montaža
- Vrsta viličara
- Dostupan prostor
Pružanje potpunih informacija pomaže inženjerima da preporuče-najjeftinije rješenje.
Za dodatne smjernice, možda će vam biti korisni i ovi članci:
- Što je konzolni regal? Kompletan vodič za skladištenje u skladištu
- Konzolni regal u odnosu na regal za palete: Koji je sustav skladištenja bolji?
Zaključak
Ne postoji-veličina-odgovara-svima odgovor na to koliko težine konzolni stalak može izdržati. Nosivost ovisi o duljini ruke, dizajnu stupa, težini materijala, raspodjeli opterećenja i uvjetima okoline.
Pravilno projektiransustav konzolnih regalamože sigurno podržati sve, od laganih aluminijskih profila do teških strukturnih čeličnih snopova.
Prije ulaganja u rješenje za pohranu, surađujte s iskusnim dobavljačem koji može točno izračunati zahtjeve za opterećenjem i dizajnirati sustav koji zadovoljava vaše operativne i sigurnosne potrebe.
Često postavljana pitanja
Koliko težine može izdržati konzolni nosač?
Ovisno o dizajnu, konzolni nosač obično može izdržati između 100 kg i više od 3000 kg.
Koja je razlika između kapaciteta ruke i kapaciteta stupa?
Kapacitet ruke odnosi se na maksimalno opterećenje koje nosi pojedinačna ruka, dok se kapacitet stupa odnosi na ukupno opterećenje koje nosi cijeli stup stalka.
Mogu li vanjski konzolni regali izdržati velika opterećenja?
Da. Pravilno projektirani pocinčani konzolni nosači mogu nositi teške materijale kao što su čelične cijevi, konstrukcijski čelik i drvo.
Kako mogu znati je li moj konzolni stalak preopterećen?
Znakovi upozorenja uključuju prekomjerni otklon ruke, vidljiva oštećenja, nestabilna opterećenja ili prekoračenje oznaka opterećenja koje je dao proizvođač.
Tko bi trebao izračunati kapacitet konzolnog regala?
Proračune opterećenja uvijek trebaju obavljati ili verificirati kvalificirani inženjeri za police ili iskusni proizvođači.
